车商——汽配用品模拟市场的强小姐在全车配件发布360全景倒车雷达。1. 产品型号:LPS-6566
2. 产品描述

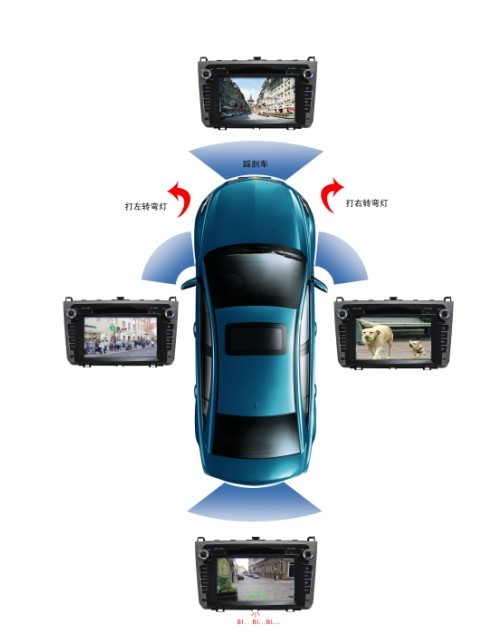

这是一款以全方位监控为设计理念的轿车用产品,它使用前、后、左、右四个方位的摄像头;在您行车及泊车时控制器会智能判断给予显示屏显示不同方位的影像。让您行车、泊车变的更加安全、简单、轻松。
3. 产品配件
我们建议您在购买本产品后,请仔细检查产品配件。
如在运输过程中造成损坏或遗失,请与我们或当地经销商联系。
配件 数量 产品型号 备注
控制器 1个 LPS-6566
控制器总线 1条 YL-DX-BUS-8
摄像头 选配 最多支持4个摄像头切换工作
显示屏 选配
产品说明书 1本
合格证 1张
4. 技术参数
额定工作电压:DC12V
额定功率:<10W
影像解析度:依摄像头而定
工作温度:-40°C ~+80°C
5. 产品功能
☆ 控制优先级别:
1,倒车
2,转向(左右任意之一,若为警示灯,将不作任何控制)
3,刹车(仅限倒车后的10秒强制开启和之后的2分钟)
☆ 前置摄像头,在您倒车完成后将开启10秒,之后两分钟内(若有转向状态出现,控制器将开启转向;若出现倒车,控制器将最优先处理倒车)踩刹车开启
☆ 后置摄像头,在任何情况下,只要有倒车状态出现,控制器自动开启后置摄像头;
☆ 左置摄像头,在您无倒车时,开启左转向灯时,控制器自动打开左置摄像头;
☆ 右置摄像头,在您无倒车时,开启右转向灯时,控制器自动打开右置摄像头;
6. 安装方式
☆控制器的安装
在副驾驶位的下方,找一合适位置(应避免强震及高温)用3M粘于车身之上,并用扎带捆扎线材。
7. 产品型号:LPS-6566
8. 产品描述
这是一款以全方位监控为设计理念的轿车用产品,它使用前、后、左、右四个方位的摄像头;在您行车及泊车时控制器会智能判断给予显示屏显示不同方位的影像。让您行车、泊车变的更加安全、简单、轻松。
9. 产品配件
我们建议您在购买本产品后,请仔细检查产品配件。
如在运输过程中造成损坏或遗失,请与我们或当地经销商联系。
配件 数量 产品型号 备注
控制器 1个 LPS-6566
控制器总线 1条 YL-DX-BUS-8
摄像头 选配 最多支持4个摄像头切换工作
显示屏 选配
产品说明书 1本
合格证 1张
10. 技术参数
额定工作电压:DC12V
额定功率:<10W
影像解析度:依摄像头而定
工作温度:-40°C ~+80°C
11. 产品功能
☆ 控制优先级别:
1,倒车
2,转向(左右任意之一,若为警示灯,将不作任何控制)
3,刹车(仅限倒车后的10秒强制开启和之后的2分钟)
☆ 前置摄像头,在您倒车完成后将开启10秒,之后两分钟内(若有转向状态出现,控制器将开启转向;若出现倒车,控制器将最优先处理倒车)踩刹车开启
☆ 后置摄像头,在任何情况下,只要有倒车状态出现,控制器自动开启后置摄像头;
☆ 左置摄像头,在您无倒车时,开启左转向灯时,控制器自动打开左置摄像头;
☆ 右置摄像头,在您无倒车时,开启右转向灯时,控制器自动打开右置摄像头;
12. 安装方式
☆控制器的安装
在副驾驶位的下方,找一合适位置(应避免强震及高温)用3M粘于车身之上,并用扎带捆扎线材。
13. 产品型号:LPS-6566
14. 产品描述
这是一款以全方位监控为设计理念的轿车用产品,它使用前、后、左、右四个方位的摄像头;在您行车及泊车时控制器会智能判断给予显示屏显示不同方位的影像。让您行车、泊车变的更加安全、简单、轻松。
15. 产品配件
我们建议您在购买本产品后,请仔细检查产品配件。
如在运输过程中造成损坏或遗失,请与我们或当地经销商联系。
配件 数量 产品型号 备注
控制器 1个 LPS-6566
控制器总线 1条 YL-DX-BUS-8
摄像头 选配 最多支持4个摄像头切换工作
显示屏 选配
产品说明书 1本
合格证 1张
16. 技术参数
额定工作电压:DC12V
额定功率:<10W
影像解析度:依摄像头而定
工作温度:-40°C ~+80°C
17. 产品功能
☆ 控制优先级别:
1,倒车
2,转向(左右任意之一,若为警示灯,将不作任何控制)
3,刹车(仅限倒车后的10秒强制开启和之后的2分钟)
☆ 前置摄像头,在您倒车完成后将开启10秒,之后两分钟内(若有转向状态出现,控制器将开启转向;若出现倒车,控制器将最优先处理倒车)踩刹车开启
☆ 后置摄像头,在任何情况下,只要有倒车状态出现,控制器自动开启后置摄像头;
☆ 左置摄像头,在您无倒车时,开启左转向灯时,控制器自动打开左置摄像头;
☆ 右置摄像头,在您无倒车时,开启右转向灯时,控制器自动打开右置摄像头;
18. 安装方式
☆控制器的安装
在副驾驶位的下方,找一合适位置(应避免强震及高温)用3M粘于车身之上,并用扎带捆扎线材。
6.接线方式:
注意:DVD视频输入接口仅限于分体式DVD或需外接视频播放设备时使用。
如示意图所示,
1,接显示屏时,使用双公头AV转换线将显示屏视频输入与控制器视频输出相连接;再将视频切换与显示屏倒车信号线连接。
2,接DVD时,使用双公头AV转换线将DVD的倒车输入与控制器视频输出相连接;再将视频切换与DVD倒车信号线连接(此时DVD输入接口空出即可)。
3,若使用前后两摄像头时,左右转向信号线可不接,空出即可;
4,若使用前后左、前后右、前后左右摄像头时,必须连接左右转向信号线。
5,左右置摄像头电源必须连接到ACC,否则控制器在左、右转向开启时会发生不可估计的开启延时。
注意:接线必须依据上图,否则在接线错误时系统无法自我保护
所有接线头处必须采取防护措施避免短路!
特别提示
☆ 安装完成后,确认整套系统的各线缆连接正确;
☆ 电源电压不要超出额定工作范围;
☆ 请勿安装非本款产品的附件;
☆ 360智能泊车系统只是泊车辅助提示系统,驾驶员有责任根据实际情况做出自己相应的判断;由产品操作不当或者失效造成的一切后果,我公司均不承担任何责任。
